5.vm-storage基础结构

  • 整个组件从逻辑上要分为索引部分和数据部分来分开看
    • 写入上是先索引再数据
    • 查询上也是先索引再数据
  • 从程序运行的视角，可以分为内存对象结构部分和磁盘结构部分
    • 磁盘结构是目录结构和文件结构，是数据持久化后的静态的呈现
    • 内存对象结构是各种对象的关联及其层次结构，是运行期间协调的动态的呈现
    • 从层级上看，磁盘结构和内存结构几乎是一致的。

5.1 索引结构

一句话总结索引的结构如下：

  • 整个索引可以看成一个排好序的巨大的 string 类型的数组
    • 把这个巨大的 string 数组分成如下的层级，分而治之：
      • 表：分为 prev 和 curr 两个表，分别存储两个 retention(存储时间期限) 的数据
      • part: 每个 part 会存储到一个独立的 part 文件夹
      • Block 组：包含多个 block
      • Block: 包含多个 item
      • Item: 这个巨大的 string 数组中的一条 string

  • 每条索引字符串的第一个字节用 0-7 的一个数值来代表索引的类型：

    • 索引0：metricName -> tsid
    • 索引1：tag -> metric ID
    • 索引2：metric ID -> tsid
    • 索引3：metricID -> metricName
    • 索引4：deleted metric ID 1, deleted metric ID 2....
    • 索引5：date -> metric ID list (可以根据此索引知道：某一天有没有数据)
    • 索引6：date + tag -> metric ID list (可以根据此索引知道：某一天的某个 tag 有没有数据)
    • 索引7：date + metricName -> tsid list

  • 每条索引的第二到第九字节，用于存储 tenant ID，这样就可以从逻辑上把不同的租户的数据隔离开

  • 因为整个索引是个巨大的排好序的字符串数组，所以从索引中查询数据的方式就是前缀匹配的二分查找

    • 先查询 curr table，找不到再查询 prev table
    • 通过 part header 的 first item 来在多个 part 之间做二分查找，定位到数据所在的 part
    • 通过 block header 的 first item 来在多个 block 之间做二分查找，定位到数据所在的 block
    • 如果block数据不在内存，会把 block 加载到内存，形成一个 inMemoryPart
    • inMemoryPart 可以认为是一个完整的排好序的字符串数组，可以在 inMemoryPart 内通过前缀匹配 + 二分查找来找到记录

  • 通过索引找到每条 metric 对应的 metric ID 后，再都数据区域去查询对应的 metrics 的 data point 数据。

  • 因为数据都是前缀匹配，所以很多相同类型的索引前缀都是相同的。数据写入磁盘前，会提取公共的前缀，然后存储数据之间非公共的部分。

5.2 磁盘目录结构

这篇文章对目录结构有很好的介绍: 大铁憨(胡建洪):浅析下开源时序数据库VictoriaMetrics的存储机制

  • 可以通过vm-storage的命令行参数 -storageDataPath来指定存储文件的目录

  • 数据根目录：

    • cache目录
      • 把fastcache中的key-value缓存数据，存储到文件中
      • 进程重启之后，从cache文件加载数据
      • 从而减少进程重启后带来的查询效率降低的影响
      • 每种cache类型一个子文件夹
    • data目录
      • 存储tsid, timestamp, value三种数据
    • indexdb目录
      • 存储metric数据
      • 存储各种索引的数据
    • snapshots目录
      • 备份的时候，通过硬链接(inode上加引用计数)把各个数据文件放在此目录下。备份完成后再删除。
    • flock.lock 文件锁对应的文件

5.2.1 indexdb目录

  • indexdb包含每个索引分区的文件夹

    • 以 time.Now().UnixNano() 值为起点，递增后，转换为十六进制字符串，以此作为文件夹的名称
      • eg: 16C962219904346E
    • 以每个 -retentionPeriod 参数为周期进行切换，默认是31天
    • 只保留最近的两个分区，默认的retentionPeriod是31天的话，最多支持62天的metric查询。

  • indexdb分区文件夹

    • 包含多个part文件夹
      • mem table和inmemoryPart的数据达到一定大小后，写入成为一个新的part
      • 小的part会不断合并为大的part
    • tmp文件夹
      • 写入part到磁盘的时候，先写到这个临时文件夹，完成后再mv到对应目录
      • merge过程中的文件也会先写到这个磁盘
    • txn文件夹
      • 小part合成大part后，需要删除多个小part。删除小part前先把文件名写入这个文件夹，防止突然断电丢失大量数据。
    • flock.lock文件锁对应的文件

  • part目录：

    • 包含以下文件：
    • metadata.json: 整个part的概要信息
    • metaindex.bin: indexBlock的元信息
    • index.bin: 包含多个indexBlock信息
    • items.bin: 包含多个block
    • lens.bin: 包含每个block中每个item的长度信息

5.2.2 data目录

data目录包含big/small两个目录。这两个目录在这一级不太合理，其实是为了区分part的big和small。

big/small目录下面是partition目录。

  • partition目录

    • 每个自然月一个partition目录，命名方式为${YYYY}_${MM}, eg: 2022_03
    • 完全超出retentionPeriod时间范围的partition会被删除
    • 每个partition目录下包含多个part目录
    • 包含tmp目录: 与indexdb的目录等同
    • 包含txn目录: 与indexdb的目录等同

  • part目录

    • 目录的格式为: ${rowsCount}_${blocksCount}_${minTime}_${maxTime}_${partIndex}
      • eg: 1741878_1741878_20220308032400.000_20220308032430.000_16D818AF14C88E1C
    • part目录包含以下文件：
      • metaindex.bin: indexRow的元数据信息
      • index.bin: 多个indexRow的信息
      • timestamps.bin: timestamp的数据
      • values.bin: value的数据

5.3 文件结构

文件都只在part目录下。

5.3.1 索引part

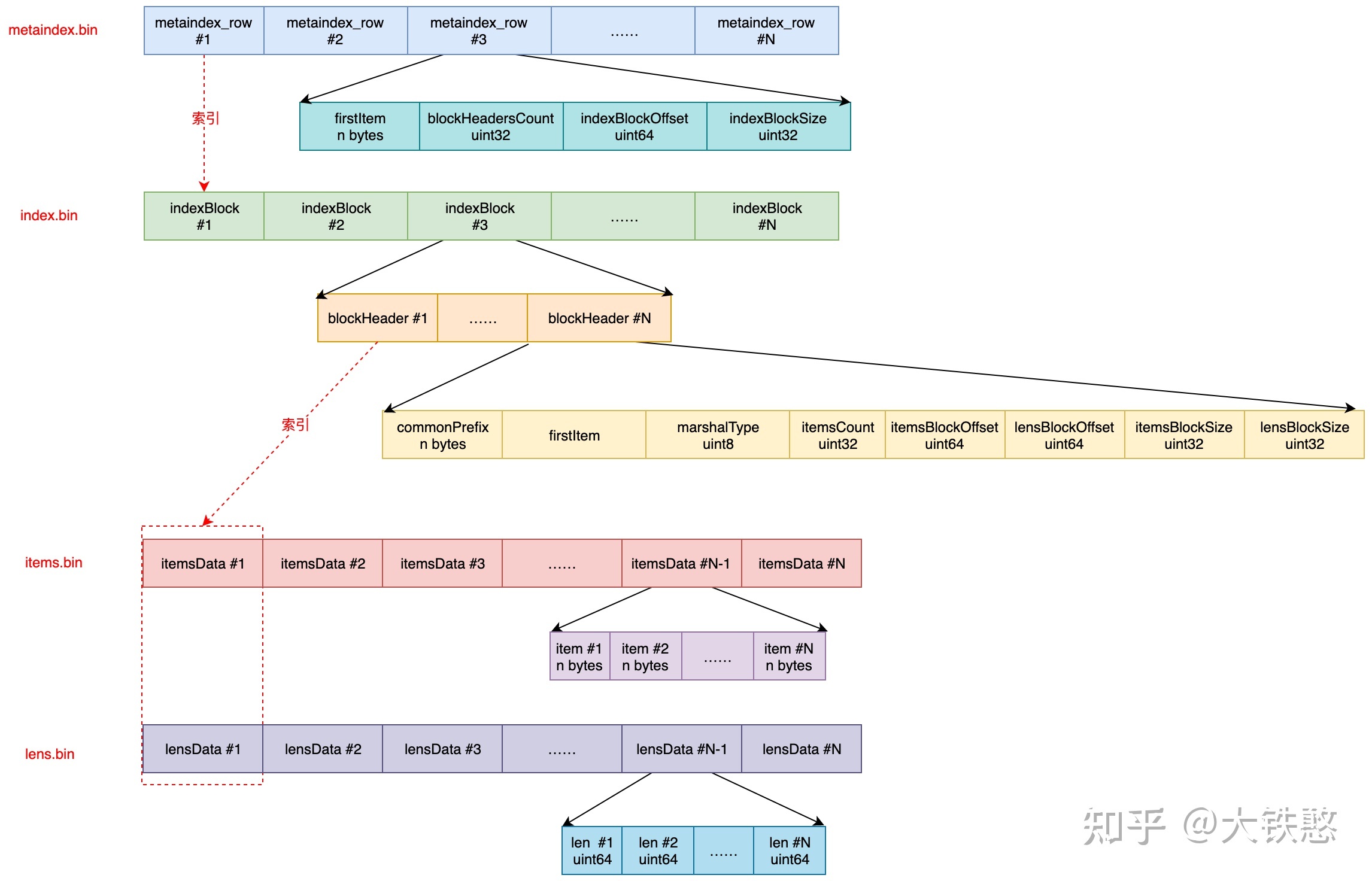

此处引用胡建洪画的图：

5.3.1.1 metadata.json文件

metadata.json描述整个part的汇总信息，解析后对应这这个结构：

// partHeader represents part header.
type partHeader struct {
    // RowsCount is the total number of rows in the part.
    RowsCount uint64

    // BlocksCount is the total number of blocks in the part.
    BlocksCount uint64

    // MinTimestamp is the minimum timestamp in the part.
    MinTimestamp int64

    // MaxTimestamp is the maximum timestamp in the part.
    MaxTimestamp int64

    // MinDedupInterval is minimal dedup interval in milliseconds across all the blocks in the part.
    MinDedupInterval int64
}

5.3.1.2 metaindex.bin文件

metaindex.bin存储所有blockIndex的信息。

  • 整个文件使用ZSTD压缩算法进行压缩
  • 数据由连续的多个metaindexRow对象构成
// metaindexRow describes a block of blockHeaders aka index block.
type metaindexRow struct {
    // First item in the first block.
    // It is used for fast lookup of the required index block.
    firstItem []byte  // 第一条索引的原始内容

    // The number of blockHeaders the block contains.
    blockHeadersCount uint32

    // The offset of the block in the index file.
    indexBlockOffset uint64   // index.bin 文件中的偏移量，同时还会作为fastcache中的key来使用

    // The size of the block in the index file.
    indexBlockSize uint32  // 块的字节数
}
  • metaindexRow的信息可以通过index.bin文件加载为indexBlock对象
  • metaindexRow之间通过firstItem字段进行排序

5.3.1.3 index.bin文件

index.bin包含所有block的信息。

  • index.bin一般通过内存映射文件的方式打开
  • Index.bin中包含连续的多个indexBlock
  • 每个indexBlock使用ZSTD算法压缩
  • indexBlock包含blockHeader的数组
  • blockHeader对象的内容为：
type blockHeader struct {
    // common prefix for all the items in the block.
    commonPrefix []byte  // block内的所有索引的最大公共前缀

    // The first item.
    firstItem []byte  // 第一个索引的内容

    // Marshal type used for block compression.
    marshalType marshalType  //是否使用ZSTD压缩。很小的块是不压缩的

    // The number of items in the block, excluding the first item.
    itemsCount uint32  // 存在多少个索引

    // The offset of the items block.
    itemsBlockOffset uint64  // 在 items.bin 中的偏移量

    // The offset of the lens block.
    lensBlockOffset uint64  // 在 lens.bin 中的偏移量

    // The size of the items block.
    itemsBlockSize uint32  // 在 items.bin 中的长度

    // The size of the lens block.
    lensBlockSize uint32  // 在 lens.bin 中的长度
}
  • 同样，多个blockHeader之间使用firstItem字段进行排序

5.3.1.4 items.bin与lens.bin

  • 通过blockHeader中lensBlockOffset和lensBlockSize两个字段，索引到lens.bin中的内容
    • 先做ZSTD解压缩
    • lens.bin中包含两种长度
      • 在items.bin中存储的数据的实际长度
      • 当前这条数据，相比前一条数据所拥有的公共前缀的长度
  • 通过blockHeader中itemsBlockOffset和itemsBlockSize两个字段，索引到items.bin中的内容
    • 先做ZSTD解压缩
    • 根据lens.bin中的真实长度，读出每条item的数据
    • 根据与前一条数据的公共前缀长度，在前一条数据的基础上，拼接上公共前缀
    • 最后，根据blockHeader中的commonPrefix拼装出完整内容

如上图：数据存储上，先计算总体的公共前缀，在计算两两之间的公共前缀，以此来压缩存储空间。

细节请看我之前写的一篇分析文章：《VictoriaMetrics源码阅读：极端吝啬，vm序列化数据到磁盘的细节》

5.3.2 数据part

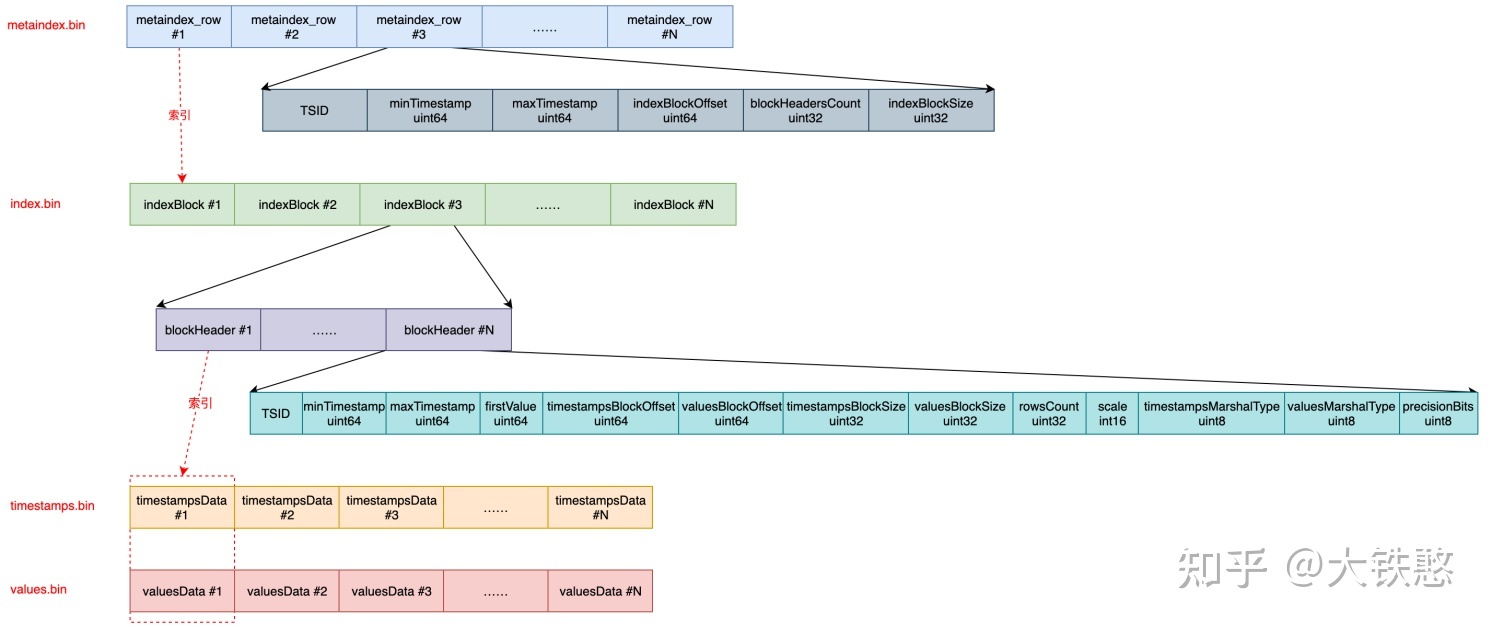

此处引用胡建洪画的图：

5.3.2.1 metadata.bin文件

与indexdb类似，metadata.bin存储所有indexBlock的元数据信息。

  • 整个文件使用ZSTD压缩
  • 包含了连续的多条metaindexRow结构

​ See: VictoriaMetrics-1.72.0-cluster/lib/mergeset/metaindex_row.go:13

  • 每个metaindexRow对应着index.bin中的indexBlock

5.3.2.2 index.bin

  • 应用内存映射文件的方式来从index.bin获取数据
  • 通过metaindexRow中的IndexBlockOffset+IndexBlockSize字段确定在index.bin文件中的位置
  • 数据需要先进行ZSTD解压缩
  • 之后是连续的多个blockHeader所表示的结构

​ 内容比较长，请见：VictoriaMetrics-1.72.0-cluster/lib/storage/block_header.go:17

  • indexBlock内的blockHeader数组会按照tsid进行排序

每个block只存储一个TSID的信息。

5.3.2.3 timestamps.bin和values.bin

这两个文件存储tsid对应的时间戳和value。这两个文件都使用内存映射文件来读取数据。

  • 通过blockHeader中的TimestampsBlockOffset+TimestampsBlockSize到timestamps.bin中读取数据
    • 根据blockHeader中的TimestampsMarshalType字段来决定如何进行ZSTD解压缩
      • 越大的块，压缩比越高
      • 很小的块，不压缩
  • 通过blockHeader中的ValuesBlockOffset+ValuesBlockSize到values.bin中读取数据。
    • 根据blockHeader中的ValuesMarshalType字段来决定如何进行ZSTD解压缩
  • 以上读到的数据通过nearest delta算法来还原为int64类型的值

数值压缩的算法介绍请看：时间序列压缩算法解释(英文)

5.4 对象结构

5.4.1 索引

索引的对象层次可以表示如下：storage -> indexDB ->table-> partWrapper -> part -> indexBlock -> block -> item

对象 结构名 源码位置 备注
存储对象 Storage VictoriaMetrics-1.72.0-cluster/lib/storage/storage.go:41 全局的存储对象
索引 indexDB VictoriaMetrics-1.72.0-cluster/lib/storage/index_db.go:54 每个retentionPeriod切换一次。
默认是31天
包含curr和prev两个索引对象
表 Table VictoriaMetrics-1.72.0-cluster/lib/mergeset/table.go:83 包含多个part
mem table rawItemsShards VictoriaMetrics-1.72.0-cluster/lib/mergeset/table.go:128 数据先追加到内存表
partWrapper partWrapper VictoriaMetrics-1.72.0-cluster/lib/mergeset/table.go:216 part分为文件part和inmemoryPart两种
inmemoryPart inmemoryPart VictoriaMetrics-1.72.0-cluster/lib/mergeset/inmemory_part.go:11 内存中的part
part part VictoriaMetrics-1.72.0-cluster/lib/mergeset/part.go:49 包含metaindexRow数组，可以进一步定位到indexBlock
indexBlock indexBlock VictoriaMetrics-1.72.0-cluster/lib/mergeset/part.go:136 part中不直接包含indexBlock，而是通过metaindexRow对象来获取
Block blockHeader VictoriaMetrics-1.72.0-cluster/lib/mergeset/block_header.go:12 block的头信息
只是头，没有数据
inmemoryBlock VictoriaMetrics-1.72.0-cluster/lib/mergeset/encoding.go:61 完全加载到内存中的block

5.4.1.1 table

table对象包含 []*partWrapper 和 rawItemsShards。

  • rawItemsShards相当于是用于数据追加的mem table
  • []*partWrapper中包含了多个partWrapper，他们都是只读的
  • table中的协程包括：
    • partMerger
      • 用于把part进行不断的merge
      • 协程数量为可用CPU核的数量
      • 最快1毫秒，最慢1秒，不断进行merge操作
    • rawItemsFlusher
      • 用于把mem table中的数据转换成inmemoryPart
      • 一个协程
      • 每秒执行一次
    • flushCallback协程
      • 执行调用者要求的回调任务(一般用于控制cache版本)
      • 1个协程
      • 10秒执行一次

5.4.1.2 part

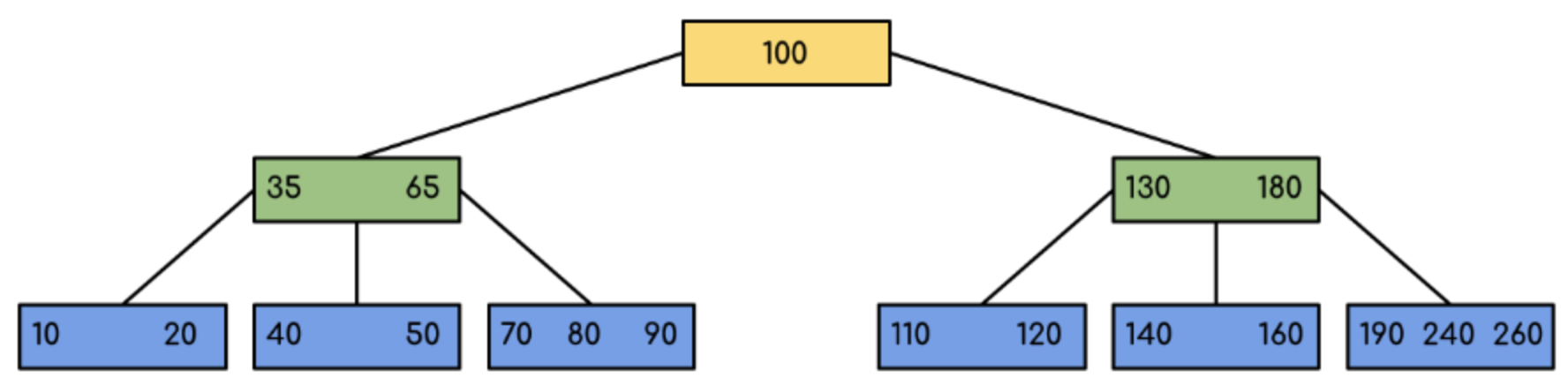

part也可以使用B树的结构来描述：

  • part对象的结构为：

see: VictoriaMetrics-1.72.0-cluster/lib/storage/part.go:34

type part struct {  // 所有的索引是排序后存储的，每个part对象管理一部分索引
    ph partHeader  // 头部信息

    path string

    size uint64

    mrs []metaindexRow  //这个数组的内容来自对 metaindex.bin文件的解析
        // 数组按照 firstItem 来排序，便于做二分查找
    indexFile fs.MustReadAtCloser  // 三个内存映射文件  index.bin
    itemsFile fs.MustReadAtCloser  //  items.bin
    lensFile  fs.MustReadAtCloser  // lens.bin

    idxbCache *indexBlockCache  // 从 index.bin中加载的数据，放在cache里面  //两级缓存。这一级缓存indexBlock
    ibCache   *inmemoryBlockCache  // 以偏移量为key  //  这一级缓存 block
}

对于文件part，指定part目录后，会加载metadata.json, metaindex.json两个文件。

  • partHeader对象记录了整个part的概要信息

  • []metaindexRow数组记录了part下的所有indexBlock的信息

  • 三个重要的数据文件以内存映射文件的方式打开：

    • index.bin: 记录一个indexBlock里面有哪些block
    • items.bin: 以block为单位顺序存储，每个block里面有多个索引
    • lens.bin: 记录items.bin中的起止位置
  • 两级缓存：
    • indexBlockCache： 以index.bin中的偏移量为key，缓存对应的block的信息
    • inmemoryBlockCache: 以items.bin中的偏移量为key，记录block的完整信息。
      • inmemoryBlockCache指向inmemoryBlock对象
      • inmemoryBlock在内存中已经是完全可读了(存储格式转换为内存格式)

5.4.1.3 indexBlock

see: VictoriaMetrics-1.72.0-cluster/lib/storage/part.go:140

type indexBlock struct {  // 内容来自 index.bin 文件
    bhs []blockHeader  // 按照 first item排序的数组，可用于二分查找
}

indexBlock包含多个block。

indexBlock中的blockHeader信息是从index.bin中读取得到的。

5.4.1.4 block

一个block即一个 sstable。

see: VictoriaMetrics-1.72.0-cluster/lib/storage/block_header.go:17

  • 什么情况下会触发block的加载？
    • 写入新的time series数据的时候inmemoryBlock(Add方法)，然后转换成只读的inmemoryPart
    • 通过Unmarshal方法填充
      • merge的时候填充
      • partSearch中，查询的时候填充

5.4.2 数据

数据的对象层次可以表示如下：storage -> table-> partitionWrapper -> partition -> part -> partWrapper -> indexBlock -> block -> timestamp&value | 对象 | 结构名 | 源码位置 | 备注 | | :--: | :--: | :--- | :--- | | 存储对象 | Storage | VictoriaMetrics-1.72.0-cluster/lib/storage/storage.go:41 | 全局的存储对象
| | 表 | Table | VictoriaMetrics-1.72.0-cluster/lib/storage/table.go:19 | 包含多个partitionWrapper | | Partition的包装 | partitionWrapper | VictoriaMetrics-1.72.0-cluster/lib/storage/table.go:39 | 包含一个partition对象 | | 分区 | partition | VictoriaMetrics-1.72.0-cluster/lib/storage/partition.go:109 | 包含smallParts和bigParts的数组
包含内存表rawRowsShards | | 内存表 | rawRowsShards | VictoriaMetrics-1.72.0-cluster/lib/storage/partition.go:442 | 数据会先写入到内存表中 | | part的包装 | partWrapper | VictoriaMetrics-1.72.0-cluster/lib/storage/partition.go:172 | 包含了part和inmemoryPart。
part分为文件part和内存part | | part | part | VictoriaMetrics-1.72.0-cluster/lib/storage/part.go:34 | 包含metaindexRow数组，可以进一步定位到indexBlock | | inmemoryPart | inmemoryPart | VictoriaMetrics-1.72.0-cluster/lib/storage/inmemory_part.go:23 | rawRowsShards的内存表的数据，会转换为inmemoryPart | | indexBlock | indexBlock | VictoriaMetrics-1.72.0-cluster/lib/storage/part.go:140 | part中不直接包含indexBlock，而是通过metaindexRow对象来获取 | | Block | blockHeader | VictoriaMetrics-1.72.0-cluster/lib/storage/block_header.go:17 | block的头信息
只是头，没有数据 |

5.4.2.1 table对象

table对象是数据存储部分的顶层对象。

  • table对象包含的协程有：
    • RetentionWatcher
      • 1个协程
      • 每分钟执行一次
      • 用于把超时所管理时间范围的part进行丢弃
    • FinalDedupWatcher
      • 1个协程
      • 每小时执行一次
      • 在所有partition上执行forceMerge

5.4.2.2 partition对象

  • partition对象包含的协程有：
    • MergeWorkers
      • 开始CPU核数二分之一的协程，用于smallPart的合并
      • 开始CPU核数二分之一的协程，用于bigPart的合并
      • 合并的间隔时间，最少10毫秒，最多10秒
    • RawRowsFlusher
      • 一个协程
      • 1秒执行一次
      • 用于把mem table中的数据转移到inmemoryPart
    • InmemoryPartsFlusher
      • 一个协程
      • 5秒执行一次
      • 用于合并smallPart中的inmemoryPart
    • StalePartsRemover
      • 一个协程
      • 7分钟执行一次
      • 删除超过管理时间的part

5.4.3 storage对象

storage对象封装索引和数据两部分的顶层对象。

  • 包含curr和prev两个indexDB对象，默认支持最多62天的索引查询
  • 包含一个数据存储的table对象
  • storage对象上的协程：
    • CurrHourMetricIDsUpdater
      • 每 10 秒，把这一小时的 metricID 写入uint64set
    • NextDayMetricIDsUpdater
      • 每 11 秒，把这一天的新产生的metricID写入uint64set结构
    • RetentionWatcher
      • 每31天+4小时切换一个indexdb
    • FreeDiskSpaceWatcher
      • 每30秒，检查剩余磁盘空间

5.5 cache

5.5.1 索引cache

5.5.1.1 part对象上的cache

  • indexBlockCache

    • 以index.bin中偏移量为key
    • value为indexBlock对象

    • 会专门开启一个协程来清理过期数据

      • 每30秒一次，清理掉120秒未访问的项
      • 每120秒一次，清理掉cache miss的统计数据

    • 任何一个key，必须cache miss至少两次才会写入缓存

      • 避免非常临时的数据占用缓存空间

  • inmemoryBlockCache

    • 以items.bin中的偏移量为key
    • value为inmemoryBlock对象，即全部加载到内存的block

    • 会专门开启一个协程来清理过期数据

      • 每30秒一次，清理掉120秒未访问的项
      • 每120秒一次，清理掉cache miss的统计数据

    • 任何一个key，必须cache miss至少两次才会写入缓存

5.5.1.2 table对象上的mem table: rawItemsShards

索引会先写入mem table，也算是某种写缓存。

See: VictoriaMetrics-1.72.0-cluster/lib/mergeset/table.go:128

  • rawItemsShards使用与可用CPU核数相同的分桶
  • 每次写入数据前，先对shardIdx字段原子加，然后取模桶长度来确定分桶
    • 理论上每次写入都会跳转到不同的分桶，减少锁竞争

  • rawItemsShards对象再包含多个rawItemsShard对象

    • rawItemsShard对象再包含多个inmemoryBlock对象
    • 每个inmemoryBlock最多写入64KB数据，写满后再申请一个inmemoryBlock
    • 最多允许512个inmemoryBlock对象，超过这个数量就执行merge流程
      • 也就是说，每个rawItemsShard最多缓存32mb数据
      • 假设vm-storage配置为16核，mem table的最大容量为32*16=512mb

  • table对象会创建一个清理mem table的协程

    • 每秒执行一次
    • 当一个rawItemsShard积累的数据大于等于2秒，进入合并流程

5.5.1.3 indexDB上的cache

这里的cache使用workingsetcache.Cache对象来缓存key-value格式数据。

See: VictoriaMetrics-1.72.0-cluster/lib/workingsetcache/cache.go:25

workingsetcache.Cache又使用了fastcache组件来缓存数据。

关于fastcache组件的细节，请看：《介绍一个golang库：fastcache》

  • tagFiltersCache成员
    • TagFilters -> TSIDs 的缓存
    • 相当于把上次搜索表达式所涉及的metric的tsid缓存下来，如果下次还是同样的表达式就不用再搜索TSID了
  • loopsPerDateTagFilterCache成员
    • 索引分为日期索引和全局索引。这里的日期索引来加速某一个日期的搜索的场景。搜索不到再退回到全局索引去搜索
    • (date, tagFilter) -> loopsCount
    • Key: indexDB名称 + 日期 + tagFilter过滤表达式 + accountID + projectID
    • Value: loopsCount + filterLoopsCount + currentTimestamp

5.5.2 数据cache

5.5.2.1 part对象上的cache

5.5.2.2 partition对象上的mem table: rawRowsShards对象

数据会先写入mem table。

  • rawRowsShards使用与可用CPU核数八分之一的分桶
    • eg: vm-storage配置16核的话，有两个分桶
  • 每次写入数据前，先对shardIdx字段原子加，然后取模桶长度来确定分桶
    • 通过分桶来减少锁竞争
  • rawRowsShards对象再包含多个rawRowsShard对象
    • rawRowsShard对象包含rawRow结构的数组
      • rowRow是要写入的数据的格式，一般是tsid, timestamp, value等字段
    • rawRow数组的大小根据用户配置的最大可用内存来决定
      • 最少1万条
      • 最多50万条
      • 配置16核的情况下，可用内存超过13.3GB时，rawRow数组就是50万
    • 添加的数据会直接追加到rawRow数组中
    • rawRow数组写满后，执行flush操作，然后清空rawRow数组
  • partition对象会创建一个清理mem table的协程
    • 每秒执行一次
    • 当一个rawRowsShard积累的数据大于等于2秒，进入合并流程

5.5.2.3 没有block cache

通常，TSDB中最常见的查询是获取每个metric最新的数据，因此缓存某个时间段内的数据收益不大。

5.5.3 全局cache

即在Storage对象上的缓存对象。

  • workingsetcache.Cache类型的cache
    • tsidCache: Metric -> TSID
      • 插入新的metric的时候，触发这个cache的更新
    • metricIDCache: MetricID -> TSID
      • 查询数据的时候，触发更新此cache
    • metricNameCache: MetricID -> Metric
      • 查询数据的时候，触发更新此cache
  • fast cache类型的cache
    • currHourMetricIDs: 记录当前这一小时存在的metricID
    • prevHourMetricIDs: 记录前一小时存在的metricID
    • nextDayMetricIDs: 记录最近一天的metricID
    • deletedMetricIDs: 用户调用删除接口所删除的metricID
  • dateMetricIDCache
    • 记录某天的所有存在的metricID

results matching ""

    No results matching ""
